Выбор комплектующих для зерновой нории – это компромисс между бюджетом, требуемой производительностью и безопасностью элеватора. От качества ленты, ковшей и привода зависит, будет ли зерноочистительный комплекс работать без простоев в разгар уборочной кампании.
Подробный разбор всех нюансов подбора запчастей можно найти в материале https://o-kemerovo.ru/kak-vybrat-nadezhnye-komplektuyushhie-dlya-zernovyh-norij/, где учтены особенности работы оборудования в разных условиях.
Каждый час простоя оборудования на ХПП или комбикормовом заводе стоит реальных денег. Если лента рвется, ковши бьют семенной материал, а башмак постоянно забивается, предприятие теряет прибыль. Чтобы этого избежать, механикам и инженерам нужно собирать оборудование из деталей, которые соответствуют конкретным условиям эксплуатации, климатической зоне и типу культуры. Разберемся, на что смотреть при покупке запчастей для вертикальных транспортеров.
В этом руководстве мы детально пройдемся по всем ключевым узлам нории. Вы узнаете, почему одни материалы служат годами, а другие рассыпаются за сезон, как защитить оборудование от взрыва пыли и за счет чего можно снизить процент травмированного зерна.
Даже если вы не планируете закупать детали прямо сейчас, эта информация поможет грамотно провести дефектовку перед началом сезона. Понимание процессов внутри норийной трубы дает возможность предотвратить большинство типичных поломок на стадии профилактики.
Какие параметры зерновой нории определяют выбор комплектующих?
Главные параметры для выбора деталей нории – это номинальная производительность (тонн в час), высота подъема, тяговое усилие и тип транспортируемой культуры. Именно эти значения определяют толщину ленты, объем ковшей и мощность мотор-редуктора.
Транспортировка легких семечек подсолнечника и тяжелой влажной кукурузы требует разного подхода. Если поставить на высокую норию слабую ленту, она неизбежно растянется под весом полного груза. И наоборот, избыточная мощность привода на короткой нории приведет к неоправданным затратам электроэнергии. Все элементы должны работать как единая сбалансированная система.
Высота подъема диктует требования к тяговой ленте и подшипниковым узлам корпусов SKF или FAG. Чем выше поднимается груз, тем больше разрывная нагрузка. Для башенных элеваторов высотой более 30 метров требуются ленты с усиленным каркасом. Мелкие фермерские хозяйства с нориями до 10 метров могут обойтись более простыми решениями, но и там экономия на метизах часто выходит боком.
Тип культуры напрямую влияет на выбор материала ковшей. Для бережной перевалки бобовых или семенного зерна критически важно исключить жесткие удары. В таких случаях выбор смещается в сторону полимерных материалов. Для абразивных грузов, напротив, потребуется толстый металл с усиленной кромкой.
Какую норийную ленту выбрать для транспортировки зерна?
Норийную ленту выбирают исходя из разрывной нагрузки, которая зависит от высоты транспортера и веса наполненных ковшей. Для элеваторов в России чаще всего применяют резинотканевые ленты с текстильным каркасом типов БКНЛ-65 или ТК-200.
Лента – это кровеносная система нории. Если она подобрана неверно, начинаются хронические проблемы: сход с барабанов, пробуксовка, подпалины от трения. Важно смотреть не только на цену погонного метра, но и на качество обкладки. Резиновый слой защищает тканевый каркас от влаги, зерновой пыли и гниения.
При покупке обязательно проверяйте сертификаты соответствия, особенно если оборудование работает во взрывоопасной среде. Лента должна обладать антистатическими свойствами (соответствие ТР ТС 012), чтобы исключить искрение при трении о стенки труб. Также важна стойкость к маслам, если планируется перевалка масличных культур, таких как рапс или подсолнечник.
Не менее важен способ стыковки ленты. Холодная или горячая вулканизация дает самое прочное соединение, но требует специального оборудования. На практике механики ХПП часто используют механические замки внахлест. В этом случае качество соединения полностью зависит от правильного распределения норийных болтов.
В чем принципиальная разница между лентами БКНЛ-65 и ТК-200?
Главное отличие заключается в прочности одной тканевой прокладки: у БКНЛ-65 она выдерживает нагрузку 65 кг/см, а у ТК-200 – 200 кг/см. Лента ТК-200 прочнее, тоньше и меньше вытягивается в процессе работы.
БКНЛ-65 – это классика, которая десятилетиями используется на отечественных ЗАВ и КЗС. Она состоит из комбинированных нитей (полиэфир и хлопок). Из-за невысокой прочности на разрыв приходится использовать много слоев (от 3 до 8), что делает ленту толстой, тяжелой и менее гибкой. Огибание приводного барабана дается ей сложнее, требуются барабаны большего диаметра.
ТК-200 делается на основе синтетических полиамидных (капроновых) волокон. Трехслойная лента ТК-200 будет крепче шестислойной БКНЛ-65. Она легче, эластичнее и отлично ложится на барабан. Синтетика не боится влаги и не гниет, что критично для норий, установленных на открытом воздухе без укрытия.
Если перед вами стоит задача заменить тяговый элемент на мощной нории (от 100 т/ч) или на высоте свыше 25 метров, однозначно стоит смотреть в сторону ТК-200. Переплата на старте с лихвой окупается за счет снижения простоев на постоянную подтяжку вытянувшегося полотна.
Как правильно рассчитать количество прокладок и ширину тяговой ленты?
Ширина ленты должна быть на 20–40 мм шире самого ковша, а количество прокладок рассчитывается по формуле максимального тягового усилия с коэффициентом запаса прочности не менее 10. Точный расчет убережет вас от покупки избыточно дорогой или слишком слабой ленты.
Если ширина ковша УКЗ составляет 160 мм, ленту берут шириной минимум 200 мм. Это нужно для того, чтобы при небольшом смещении (сходе) ленты ковш не цеплялся за стенки норийной трубы. Края ленты должны свободно проходить внутри секций.
С количеством прокладок сложнее. Нужно сложить массу самой ленты, массу всех ковшей и массу поднимаемого зерна. Затем эту цифру умножают на коэффициент запаса (от 10 до 12, в зависимости от условий). Полученное значение делят на ширину ленты и прочность одной прокладки.
Частая ошибка – покупка ленты «с запасом» по толщине без учета диаметра барабанов. Слишком толстая лента из 6-8 слоев на маленьком барабане будет расслаиваться от постоянного перегиба. Если расчет требует высокой прочности, лучше взять меньше слоев ленты ТК-200, чем городить толстый «сэндвич» из БКНЛ.
Почему происходит растяжение и обрыв ленты во время работы?
Лента рвется из-за перегрузки при заклинивании башмака, попадания посторонних предметов, естественного старения каркаса или неправильной стыковки концов. Растяжение же – нормальный процесс для новых резинотканевых полотен в первые дни работы.
Любая тканевая лента имеет начальное удлинение (до 2-4% от длины). После установки новой ленты механику нужно быть готовым к тому, что через несколько смен ее придется укорачивать и заново натягивать. Если этого не сделать, лента провиснет, начнет тереться о стенки и буксовать на приводном барабане.
Внезапный обрыв чаще всего случается из-за человеческого фактора или отказа автоматики. Например, заслонка открыта на полную, зерно сыплется быстрее, чем нория успевает его выносить. Башмак заваливает, лента останавливается, а приводной барабан продолжает вращаться, пережигая резину до корда. В итоге полотно лопается.
Еще одна причина – использование ржавых болтов или шайб неправильной формы при монтаже ковшей. Острые края прорезают резину, влага проникает к текстильному корду, он начинает гнить. Со временем в местах крепления образуются дыры, и ковши отрываются вместе с кусками полотна, провоцируя аварийную остановку.
Какие норийные ковши лучше: полимерные или металлические?
Выбор между полимером и металлом зависит от того, что для вас важнее: бережное обращение с зерном или устойчивость к жестким абразивным нагрузкам. Полимерные ковши СТАМП отлично подходят для семян, а металлические сварные или цельнотянутые незаменимы для тяжелых условий.
Споры агрономов и инженеров на эту тему не утихают. Пластик легкий, металл надежный. Но универсального решения нет. Выбирать нужно исходя из культуры, с которой работает элеватор бóльшую часть времени.
Ошибочно думать, что пластик – это всегда хрупко. Современные полимерные ковши льют из высокопрочного полиуретана или полиэтилена низкого давления. Они выдерживают удары и не трескаются на морозе. С другой стороны, тонкий штампованный металл может погнуться при первом же попадании камня в башмак.
Особое внимание нужно уделять геометрии. Ковш должен легко зачерпывать зерно и так же легко опустошаться в головке нории. При неправильно подобранном профиле (например, слишком глубоком ковше при высокой скорости ленты) возникает «обратная сыпь» – зерно не вылетает в патрубок, а падает обратно в трубу.
Почему металлические ковши чаще травмируют семенное зерно?
Травмирование зерна металлическими ковшами происходит из-за жесткого контакта семян с острыми стальными кромками при зачерпывании в башмаке. Полимерные ковши имеют свойство деформироваться при ударе, смягчая контакт и сохраняя целостность оболочки зерна.
В семеноводческих хозяйствах каждый процент побитого зерна – это прямые убытки и снижение всхожести. Когда стальной ковш на скорости врезается в плотную массу семян, передняя кромка работает как тупой нож. Особенно сильно страдают крупные и хрупкие культуры: кукуруза, горох, соя.
Металлические ковши часто деформируются в процессе эксплуатации. Края загибаются, становятся неровными и зазубренными. Это еще больше увеличивает процент боя. Полимерный же ковш при встрече с препятствием (например, плотным комком земли) слегка спружинит.
Важный нюанс: прилипание влажного зерна. К металлу влажная масса липнет гораздо сильнее. В углах стального ковша образуется спрессованный слой грязи и зерна, который снижает рабочий объем. Полимерные материалы обладают антиадгезионными свойствами – они более гладкие, поэтому ковши самоочищаются намного лучше.
В каких условиях установка полимерных (пластиковых) ковшей наиболее эффективна?
Полимерные ковши максимально эффективны при работе с семенным материалом, влажным зерном, а также на длинных нориях, где критически важно снизить общий вес тягового элемента и нагрузку на привод. Они не искрят и повышают взрывобезопасность объекта.
Снижение веса ленты с ковшами дает ощутимый экономический эффект. Пластиковый ковш в 2-3 раза легче металлического аналога. На нории высотой 30 метров это означает снижение нагрузки на мотор-редуктор на десятки килограммов. В результате можно установить менее мощный двигатель и экономить электричество.
Взрывобезопасность – еще один весомый аргумент в пользу пластика (согласно нормам Ростехнадзора). Если лента сместится, и полимерный ковш начнет тереться о металлическую стенку трубы, искры не будет. В случае со стальным ковшом искра может спровоцировать взрыв мучной или зерновой пыли.
Но есть и ограничения. Полимерные ковши не рекомендуется использовать на перевалке шрота, комбикормов с добавлением ракушечника или песка. Жесткий абразив быстро сотрет переднюю кромку пластика. Для таких задач нужны только цельнотянутые металлические ковши из толстой стали.
Как правильно подобрать норийные болты и шайбы для надежного крепления?
Для монтажа ковшей следует использовать специальные норийные болты с плоской потайной головкой и двумя шипами на внутренней стороне, а со стороны ковша обязательно ставить сферическую (выпуклую) шайбу Архимеда. Такая конструкция намертво фиксирует болт и не дает ему прокручиваться.
Обычные мебельные или машиностроительные болты для этих целей не годятся. Плоская головка норийного болта утапливается в резиновой обкладке ленты со стороны барабана. Если головка будет выпирать, она повредит футеровку барабана, а сама лента начнет скользить и подпрыгивать при движении.
Шипы под головкой болта впиваются в ткань ленты. Когда механик закручивает гайку внутри ковша, болт остается неподвижным. Без этих шипов затянуть гайку было бы невозможно, болт просто проворачивался бы в мягкой резине.
Сферическая шайба (шайба Архимеда) ставится под гайку внутри ковша. Она повторяет изгиб задней стенки ковша, обеспечивая плотное прилегание без перекосов. Если поставить плоскую шайбу, при затягивании задняя стенка пластикового ковша может треснуть, а металлическая – деформироваться. Для надежности поверх гайки часто ставят контргайку или используют гайки с нейлоновым кольцом, чтобы от вибрации крепление не раскрутилось.
Как подобрать надежные барабаны и приводную станцию для элеватора?
Приводная станция и барабаны подбираются с учетом расчетного тягового усилия и диаметра, достаточного для огибания ленты без расслоения. Надежный мотор-редуктор от STM или SEW-Eurodrive обеспечит плавный пуск, а правильный барабан – надежное сцепление.
Барабаны (приводной в головке и натяжной в башмаке) – это опорные точки нории. Если они изготовлены с нарушением геометрии (не отбалансированы), лента начнет гулять из стороны в сторону, стирая края о трубы. Динамическая балансировка барабанов на заводе-изготовителе – обязательное условие качественного оборудования.
Приводная станция должна иметь запас по мощности около 15–20% от номинала. Это необходимо для уверенного запуска нории «под завалом», если электричество отключилось, когда ковши были полными. Слабый двигатель в такой ситуации просто не сдвинет ленту с места.
При монтаже также стоит учитывать конструкцию рамы под привод. Она должна быть жесткой, исключающей вибрации. Люфт в креплениях быстро разобьет подшипниковые узлы и приведет к перекосу вала приводного барабана.
Для чего нужна резиновая футеровка приводного барабана нории?
Резиновая футеровка (покрытие) приводного барабана увеличивает коэффициент трения между металлом и лентой, исключая ее пробуксовку даже при повышенной влажности или запыленности. Это снижает износ ленты и предотвращает ее возгорание от трения.
Гладкий металлический барабан работает нормально только в идеальных условиях. В реальности на элеваторе всегда есть пыль, перепады температур и влажность. Как только лента чуть прослабла или в башмаке скопился лишний мусор, тяговое полотно начинает скользить по гладкому металлу. Двигатель крутит барабан, а лента стоит на месте.
Трение резины о металл при пробуксовке вызывает резкий нагрев. Температура может быстро достичь точки воспламенения ленты или зерновой пыли вокруг. Футеровка резиновыми или керамическими пластинами с ромбовидным протектором решает эту проблему. Протектор не только усиливает сцепление, но и работает как канавки для отвода грязи и влаги.
Футеровка может выполняться методом горячей вулканизации на заводе (что долговечнее) или холодным способом при помощи клея прямо на объекте. Для тяжелых условий эксплуатации рекомендуется использовать барабаны, футерованные планками – они еще лучше очищаются от налипшего мусора.
Что эффективнее для зерновой нории: современный мотор-редуктор или контпривод (ременная передача)?
Современный цилиндро-конический или насадной мотор-редуктор значительно эффективнее и надежнее устаревшего контпривода с ремнями. Он компактнее, имеет больший КПД, требует меньше обслуживания и безопаснее в эксплуатации.
Контпривод (система из электродвигателя, шкивов и клиновых ремней) – это пережиток прошлого, который до сих пор встречается на старых ХПП. Ремни растягиваются, пересыхают, рвутся и требуют постоянного контроля натяжения. КПД такой системы ниже из-за потерь на трение в ременной передаче.
Мотор-редуктор – это закрытый механизм. Шестерни работают в масляной ванне, туда не попадает пыль и влага. Насадные редукторы устанавливаются прямо на вал приводного барабана (через полый вал), что полностью исключает использование муфт и центровку валов. Это колоссально упрощает монтаж.
Несмотря на то, что качественный итальянский или немецкий редуктор стоит дороже набора шкивов и ремней, разница в цене окупается за пару сезонов. Экономия складывается из отсутствия простоев на замену ремней, снижения затрат на электроэнергию (выше КПД) и уменьшения расходов на техническое обслуживание.
Как конструкция башмака и натяжного барабана влияет на забивание нории?
Чтобы избежать забивания (завала) нории, башмак должен иметь правильный радиус днища, минимальный зазор до ковшей (не более 1-2 см) и решетчатый (беличий) натяжной барабан, который не прессует просыпавшееся зерно.
Башмак – это место загрузки. Если днище плоское, в углах неизбежно скапливается зерно, образуя мертвые зоны. Это зерно слеживается, гниет и заражается грибком. Качественный башмак имеет полукруглое днище, точно повторяющее траекторию движения ковшей, чтобы они вычищали его подчистую.
Сплошной цилиндрический натяжной барабан в башмаке – частая причина проблем. Зерно попадает между лентой и барабаном. Гладкий металл вдавливает твердые семена в резиновую обкладку, повреждая ее. Кроме того, налипшее зерно меняет диаметр барабана, лента перекашивается и начинает тереть стенки.
Для башмака лучше использовать барабаны планчатого типа («беличье колесо») с внутренним конусом. Зерно, попавшее под ленту, проваливается между планками и по конусу выбрасывается наружу (в стороны). Это самоочищающаяся система, которая резко снижает риск заклинивания натяжного узла и обрыва ленты.
Какие датчики безопасности обязательны для бесперебойной работы нории?
Для предотвращения аварий и соответствия нормам Ростехнадзора, нория должна быть оснащена датчиками контроля скорости, схода ленты и датчиками подпора (уровня). Этот минимальный комплект автоматики останавливает привод до того, как произойдет поломка или возгорание.
Попытки сэкономить на автоматизации всегда заканчиваются убытками. Без датчиков оператор на пульте не видит, что происходит в норийной трубе высотой 20 метров. Когда пойдет дым или раздастся грохот оторвавшихся ковшей, будет уже поздно.
Датчики подключаются к ПЛК (программируемому логическому контроллеру) шкафа управления. Алгоритм простой: как только датчик фиксирует отклонение от нормы, питание двигателя мгновенно обрубается, а на пульт подается звуковой сигнал. Это исключает человеческий фактор.
Важно не просто купить датчики, но и правильно их смонтировать. Они должны располагаться в доступных местах для регулярной очистки от пыли, а их корпуса должны иметь степень защиты не ниже IP65. Для объектов, подпадающих под действие ТР ТС 012, датчики обязаны иметь взрывозащищенное исполнение (ATEX).
Как датчики схода ленты и контроля скорости предотвращают аварии и возгорания?
Датчик контроля скорости (РДС) фиксирует замедление вращения барабана при пробуксовке и отключает двигатель, исключая возгорание ленты. Датчики схода ленты реагируют на смещение полотна вправо или влево, предотвращая протирание металлических стенок трубы.
Контроль скорости обычно устанавливается на ведомом (натяжном) барабане в башмаке. Если лента начинает буксовать наверху, натяжной барабан внизу замедляется или останавливается. Индуктивный датчик считывает импульсы с металлической крыльчатки. Как только частота импульсов падает ниже заданного предела (обычно на 10-15%), автоматика стопорит процесс.
Датчики схода монтируются парами на стенках норийных секций. Внутри трубы есть ролики или контактные щупы. Если лента из-за неравномерной загрузки или ослабления натяжения смещается к краю, она нажимает на рычаг датчика.
Трение ленты о стенки трубы крайне опасно. Резина может перетереться, но страшнее другое: трение создает статический заряд и искры. В условиях запыленной трубы это прямой путь к хлопку и пожару. Системы контроля исключают развитие ситуации по такому сценарию.
Зачем нужны датчики подпора в головке и башмаке нории?
Датчики подпора (емкостные или флажковые) контролируют уровень зерна. Если нория не успевает выгружать зерно или забивается последующий конвейер по линии, датчик фиксирует переполнение и останавливает загрузку, предотвращая завал оборудования.
Завал нории – одна из самых неприятных ситуаций для персонала. Вычищать тонны зерна из тесного приямка вручную – тяжелый труд, который занимает несколько часов. Датчик подпора в башмаке сигнализирует о том, что подача зерна идет быстрее, чем ковши могут его вынести.
Датчик подпора в головке страхует от проблем на следующем этапе маршрута. Если шнековый или скребковый транспортер, принимающий зерно из нории, внезапно остановился, зерно начнет скапливаться в выгрузном патрубке нории. Как только уровень дойдет до крышки головки, датчик сработает.
Обычно в качестве датчиков подпора используют мембранные или флажковые (ротационные) выключатели. Когда зерно давит на мембрану или останавливает вращающийся флажок, цепь размыкается. Это простое, но крайне надежное решение, сохраняющее нервы механикам и деньги владельцу бизнеса.
Как избежать частых поломок и продлить срок службы элеваторного оборудования?
Ресурс нории напрямую зависит от качества монтажа, регулярной очистки башмака, своевременной регулировки натяжения ленты и смазки подшипниковых узлов. Только системное техническое обслуживание (ТО) гарантирует работу оборудования заявленные 10–15 лет.
Не существует «вечных» запчастей. Даже самая дорогая лента ТК-200 придет в негодность за сезон, если болты затянуты криво, а барабан не отцентрирован. Главная причина 80% поломок на российских элеваторах – пренебрежение регламентным обслуживанием.
Вот краткий чеклист для поддержания нории в рабочем состоянии:

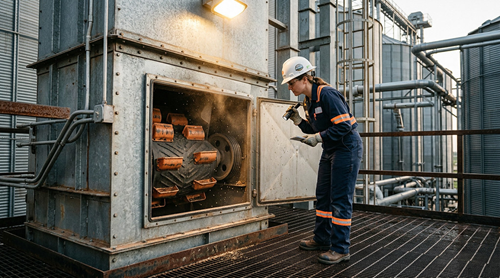

Еженедельно: Проверяйте натяжение ленты. В первые недели работы новой ленты это нужно делать почти каждый день. Ежемесячно: Осматривайте ковши через ревизионные люки. Если появились трещины или ослабли гайки, затягивайте их немедленно. Один оторвавшийся ковш может вырвать десяток соседних. По графику ППР: Шприцуйте подшипники правильной смазкой (с учетом температурного режима региона – Сибирь или Юг России требуют разной вязкости). Перегрев подшипника – частая причина возгораний. После сезона: Полностью вычищайте башмак. Оставшееся там зерно сгниет, вызовет коррозию металла и привлечет грызунов, которые могут повредить ленту.
Относитесь к выбору комплектующих как к долгосрочной инвестиции. Качественный мотор-редуктор, полимерные ковши и футерованный барабан обойдутся дороже на этапе закупки. Но они сэкономят миллионы рублей на снижении боя зерна и отсутствии аварийных остановок в период уборки урожая. Надежность системы всегда определяется ее самым слабым звеном.
