В строительстве и машиностроении, понимание статики является фундаментальным. Анализ и расчет конструкций, таких как балки и рамы, начинается с определения реакций опор. Эти реакции – силы и моменты, возникающие в местах крепления конструкции, и они необходимы для обеспечения равновесия под воздействием приложенных нагрузок. Правильное определение реакций опор – залог прочности и устойчивости любой конструкции. Ознакомиться с информацией о реакциях опор можно по ссылке https://funnystudy.ru/teormex/114-reaktsiya-opory.html.
В этой статье мы подробно рассмотрим методы и принципы, используемые для вычисления реакций опор, а также особенности, возникающие при анализе различных типов конструкций.
Основные понятия и принципы статики
Для успешного вычисления реакций опор необходимо понимать основные понятия статики и принципы равновесия.
Статика – раздел механики, изучающий равновесие тел под действием сил. Равновесие – состояние, при котором тело находится в покое или движется равномерно и прямолинейно. В статике рассматриваются тела, находящиеся в состоянии покоя.
Условия равновесия
Для того чтобы тело находилось в равновесии, необходимо выполнение следующих условий:
- Сумма всех сил, действующих на тело, должна быть равна нулю. Это означает, что векторная сумма всех сил по каждой из осей координат должна быть равна нулю.
- Сумма всех моментов сил относительно любой точки должна быть равна нулю. Момент силы – это произведение силы на плечо, то есть на расстояние от точки до линии действия силы.
Эти условия можно записать в виде уравнений:
ΣFx = 0
ΣFy = 0
ΣMz = 0
Где:
- ΣFx – сумма проекций всех сил на ось X
- ΣFy – сумма проекций всех сил на ось Y
- ΣMz – сумма моментов всех сил относительно оси Z

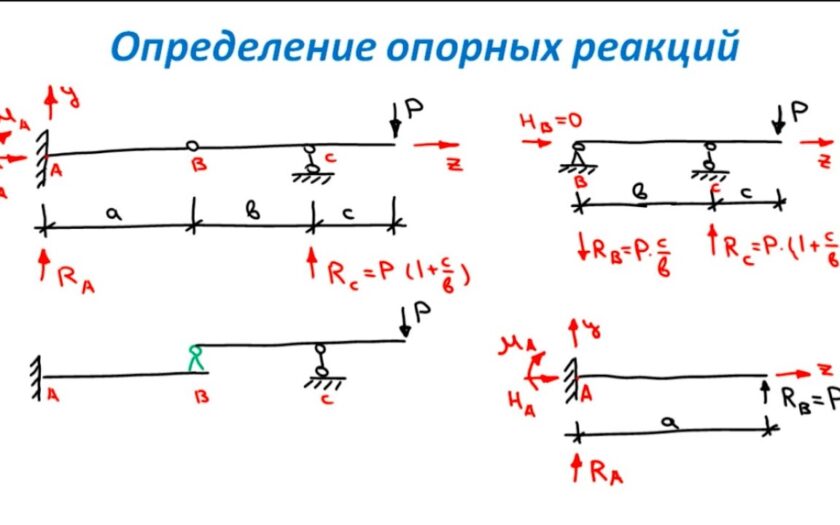

Типы опор и их реакции
Опоры – это элементы конструкции, которые поддерживают балку или раму и передают нагрузки на фундамент или другие элементы конструкции. Различные типы опор создают разные типы реакций:
- Шарнирно-подвижная опора: Позволяет вращение и перемещение в одном направлении. Создает одну реакцию – силу, направленную перпендикулярно плоскости перемещения.
- Шарнирно-неподвижная опора: Позволяет только вращение, но не допускает перемещения. Создает две реакции – две силы, направленные по двум осям координат.
- Жесткая заделка: Не допускает ни вращения, ни перемещения. Создает три реакции – две силы и момент.
Методы определения реакций опор
Существуют различные методы определения реакций опор, основанные на применении условий равновесия. Рассмотрим наиболее распространенные из них.
Метод уравнений равновесия
Этот метод основан на непосредственном применении уравнений равновесия. Для его использования необходимо выполнить следующие шаги:
- Изобразить расчетную схему конструкции, указав все приложенные силы и моменты.
- Определить тип каждой опоры и показать на схеме соответствующие реакции.
- Выбрать систему координат.
- Составить уравнения равновесия (ΣFx = 0, ΣFy = 0, ΣMz = 0).
- Решить полученную систему уравнений относительно неизвестных реакций опор.
Этот метод наиболее универсален и может быть применен для анализа как балок, так и рам.
Метод моментов
Метод моментов – это частный случай метода уравнений равновесия, который особенно полезен при анализе балок с шарнирно-подвижными и шарнирно-неподвижными опорами. Суть метода заключается в составлении уравнений моментов относительно точек, где расположены опоры. Это позволяет исключить из уравнений силы, действующие в этих опорах, и упростить решение задачи.
Для использования метода моментов необходимо:
- Выбрать точку, относительно которой будет вычисляться момент (обычно выбирается точка, где расположена опора).
- Вычислить моменты всех сил относительно выбранной точки.
- Приравнять сумму моментов к нулю (ΣMz = 0).
- Решить полученное уравнение относительно неизвестной реакции.
Особенности определения реакций опор для различных типов конструкций
Различные типы конструкций требуют различных подходов к определению реакций опор.
Балки
Балки – это горизонтальные элементы конструкции, которые опираются на опоры и воспринимают вертикальные нагрузки. Для определения реакций опор балок можно использовать как метод уравнений равновесия, так и метод моментов.
При анализе балок важно учитывать тип опор. Для балок с шарнирно-подвижными и шарнирно-неподвижными опорами удобно использовать метод моментов, так как он позволяет исключить из уравнений силы, действующие в опорах. Для балок с жесткой заделкой необходимо использовать метод уравнений равновесия, так как жесткая заделка создает три реакции – две силы и момент.
Рамы
Рамы – это конструкции, состоящие из соединенных между собой стержней, образующих замкнутый контур. Рамы могут быть статически определимыми и статически неопределимыми. Статически определимые рамы – это рамы, для определения реакций опор которых достаточно уравнений статики. Статически неопределимые рамы требуют дополнительных уравнений, основанных на учете деформаций конструкции.
Для определения реакций опор рам обычно используется метод уравнений равновесия. При этом необходимо учитывать, что в узлах рамы могут возникать моменты, которые также необходимо учитывать в уравнениях равновесия.
Примеры решения задач
Для лучшего понимания рассмотренных методов рассмотрим несколько примеров решения задач на определение реакций опор.
Пример 1: Балка с шарнирно-подвижной и шарнирно-неподвижной опорами
Рассмотрим балку длиной L, опирающуюся на шарнирно-подвижную опору в точке A и шарнирно-неподвижную опору в точке B. На балку действует равномерно распределенная нагрузка q по всей длине.
Решение:
- Изображаем расчетную схему.
- Определяем реакции опор: Ra – вертикальная реакция в точке A, Rbx и Rby – горизонтальная и вертикальная реакции в точке B.
- Составляем уравнения равновесия:ΣFx = Rbx = 0
ΣFy = Ra + Rby — qL = 0
ΣMA = Rby * L — qL * L/2 = 0 - Решаем систему уравнений:Rbx = 0
Rby = qL/2
Ra = qL/2
Пример 2: Рама с жесткой заделкой
Рассмотрим раму, состоящую из двух вертикальных стоек и горизонтальной перекладины. Левая стойка имеет жесткую заделку в точке A, а правая стойка опирается на шарнирно-подвижную опору в точке B. На раму действует горизонтальная сила F, приложенная к верхней точке правой стойки.
Решение:
- Изображаем расчетную схему.
- Определяем реакции опор: Rax и Ray – горизонтальная и вертикальная реакции в точке A, Ma – момент в точке A, Rb – вертикальная реакция в точке B.
- Составляем уравнения равновесия:ΣFx = Rax + F = 0
ΣFy = Ray + Rb = 0
ΣMA = Ma — F * h + Rb * L = 0 - Решаем систему уравнений (с учетом геометрии рамы):Rax = -F
Rb = F * h / L
Ray = -F * h / L
Ma = F * h — F * h / L * L = 0
Заключение
Определение реакций опор – важный этап в анализе и расчете конструкций. Правильное определение реакций опор позволяет обеспечить прочность и устойчивость конструкции под воздействием приложенных нагрузок. В этой статье мы рассмотрели основные понятия и принципы статики, методы определения реакций опор для различных типов конструкций, а также привели примеры решения задач. Надеемся, что эта информация будет полезна для вас в вашей практической деятельности.
